Układy pomiaru poziomu

sondy serii SG PC, mierniki cyfrowe

Do pomiarów poziomu w zbiornikach lub studniach świetnie nadają się hydrostatyczne sondy serii SG i PC.
Zaletą tego typu pomiarów jest ich ciągłość(stały pomiar wysokości poziomu).
Sondy zawierają piezorezystancyjne przetworniki ciśnienia i elektroniczne układy przetwarzające różnicę ciśnienia pomiędzy ciśnieniem słupa wody, a ciśnieniem atmosferycznym na sygnał prądowy 4 ÷ 20 mA proporcjonalny do wysokości poziomu.
Sondy są dostępne w dwóch podstawowych wykonaniach :

do zanurzenia
do montażu w ścianach zbiornika

Łącząc sondę pomiarową z miernikiem PMC 30x(40x)otrzymujemy tani układ pomiaru poziomu pozwalający na :

wyświetlenie mierzonego poziomu
32-punktową linearyzację dla nietypowych zbiorników
realizację układów sterowania za pomocą 4 (5) przekaźników progowych (zabezpieczenie pomp przed "suchobiegiem", zabezpieczenie zbiorników przed przepełnieniem itp)
współpracę z układami transmisji radiowej, sterowania i wizualizacji za pomocą łącza RS 232 lub RS 485

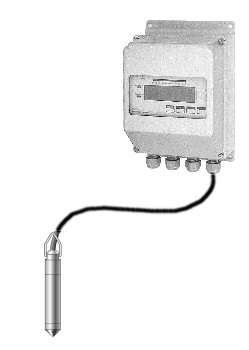

**Układ pomiaru poziomu**
Sonda SG + miernik

Pliki do pobrania:

	Karta katalogowa hydrostatycznego układu poziomu
	Karta katalogowa sondy
